球磨机常见的传动系统形式分类介绍

在球磨机的结构设计中，传动系统是核心装置，对于该系统装置的设计需要对转动方式有着全面的了解，本文就磨机的传动系统进行综合全面的介绍。

球磨机是一种形大体重、重载、低速、恒转速、有冲击的机械。目前磨机传动的较大功率已达1000kw，对于直径为1.8-5.6m的磨机，它们的工作转速在左右13-25r/min。当电机转速为750r/min时，整个系统的减速比相当于30-58。对于这种大功率、大速比的传动，在技术上必须给予充分重视。由于以上特点，磨机传动的形式是多种的，主要根据磨机的规格大小、加工制造水平、传动效率、使用维护和综合经济指标等精心选择传动系统，因地制宜地确定传动方式。

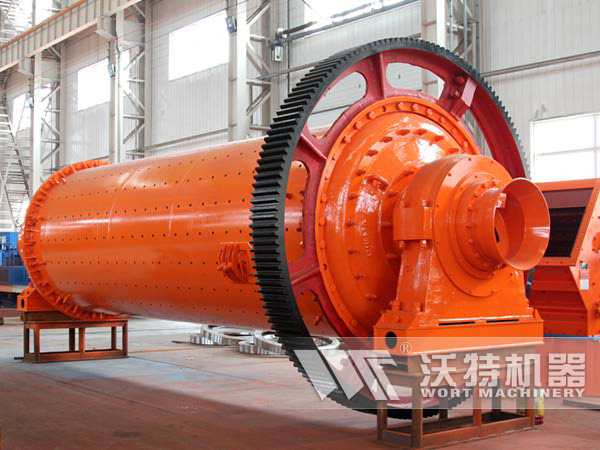

球磨机传动形式如图所示：

1、边缘传动

由图可知，边缘传动可以分为边缘单传动和边缘双传动，这两种传动系统都可以用高转矩电动机，直接连接到减速机或齿轮轴上，也可以用转矩电动机。同时在电动机与减速机或电动机与小齿轮轴之间使用离合器，使电动机能空载启动。常用的离合器有电磁离合器和空气离合器两种，在我国以电磁离合器为常用。

2、中心传动

中心传动是由电动机通过减速机，同时减速机的出轴与磨机中心线应同在一条直线上。中心传动分为单传动（图7-77）和双传动（图7-78)）两种形式。

在中心传动中，如采用低速电动机，在电动机与减速机之间，必须用离合器连接，否则就要用高转矩电动机。我国中心传动的磨机通常采用高转矩电动机。

3、传动用减速机

随着磨机大型化，大型减速机研制技术的发展，中心传动被广泛应用于1000kw以上的磨机传动中。在传动功率和传动比增大的同时，减速机的结构形式也产生了多种类型。侧轴式减速机为更古老的形式，由于传动功率愈来愈大，已有不适应之感，但由于技术要求较低和价格较便宜，所以在1000kw左右的传动中，仍有采用的。

4、辅助传动

磨机在主传动系统中，再接一段减速传动机构，单独以小功率的电动机驱动磨机，使其能以极低的转速或以磨机工作转速的2%的速度回转。这段减速传动装置，就是磨机的辅助传动装置。

辅助传动的作用：使磨机能准确地停在所需要的任何位置上，如装卸研磨体时，便于把磨门对正；安装衬板和隔仓板时，可方便地把磨体转到需要的位置上；保护磨体，减小停磨后的变形。

通过以上对球磨机传动系统的常见类型的介绍，能够帮助用户更加了解设备结构，从而在生产过程中避免不当操作带来的设备故障，同时对于设备的检修也有一定的帮助。我公司是专业的球磨机生产厂家，我们的球磨机等选矿设备设计高能，工艺精良，欢迎前来咨询选购设备。选购电话：0371-55895999。
