涡旋强力反击式破碎机的结构特点

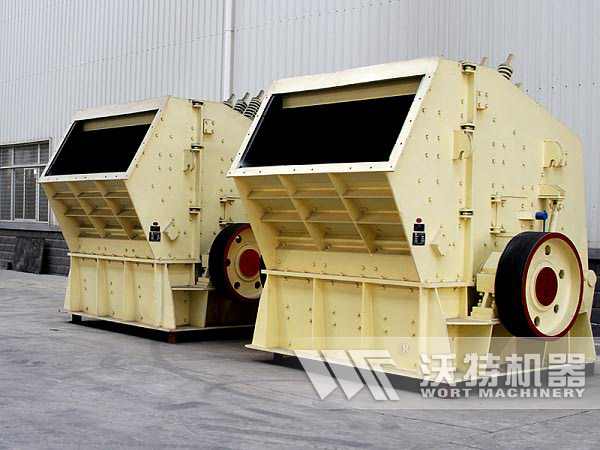

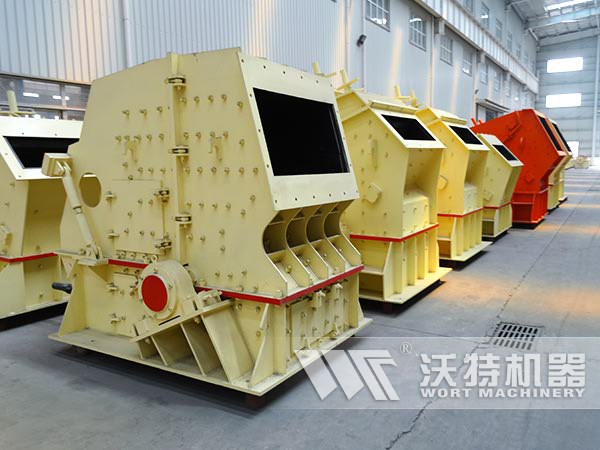

PFQ系列涡旋强力反击式破碎机主要由上机架（前、后）组成的高大涡旋形破碎腔和P段破碎区、下机架、转子部、前茅调整部（S破碎段）、第二调整部（T破碎段）和传动部等八部分组成。

PFQ系列涡旋强力反击式破碎机在结构上，除了具有高大涡旋形破碎腔，P、S、T三段粗、中、细破碎工作段外，在结构组成上还具有：

1、上机架部后腔体与下机架设有丝杠或液压开启装置，一人可以轻松打开、关闭，在上、下机架两侧，设有观察检修门，易于观察，检修设备；

2、转子体采用焊接而成，主轴与转子体采用锥套无键联结，‘拆装、更换方便，具有过载保护作用；

3、板锤是该机的核心部件，采用特殊材料热处理工艺加工而成，既保证耐磨，又保证不会折断，使用寿命为ZGMn13的3~5倍，板锤对称制作，可调头翻转使用，材料利用率50%~60%；

4、板锤的固定主要依靠耐磨块，嵌装进转子体内，工作运转时自动定心，安装、更换方便迅速。

PFQ系列涡旋强力反击式破碎机的优点：由于物料经涡旋破碎腔、P、S、T四腔多次破碎，产品粒形几乎全部呈立方体，即使破碎产生针片状较多的安山岩、成品针片状含量也小于12%的要求，四个破碎腔破碎，转子体线速度低于30m/s，就可以达到一般反击式破碎机35~40%的破碎效果。由于板锤的使用寿命同转子体线速度的平方成反比，转子体线速度降低，板锤使用寿命大幅度提高。

S、T破碎腔，可以根据用户对不同粒度的要求或板锤、衬板磨损后，连续可调。T型破碎腔后部带有弹性装置具有退让缓冲作用，使不可破碎物排出机体外，因此，具有自身保护能力。
